Guten Tag, ich begrüße Sie auf meiner Stirlingmotor-Homepage!

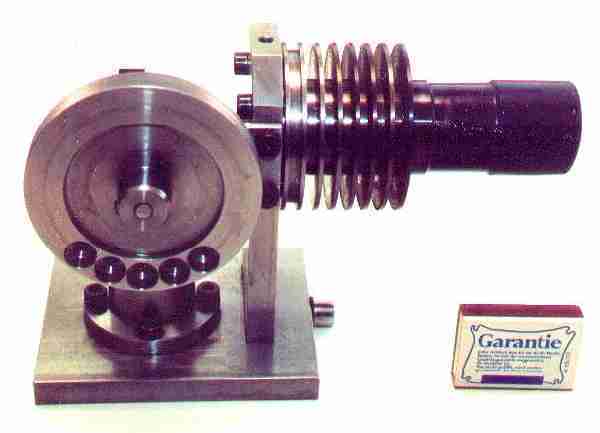

Sie können bei mir den Stirlingmotor-Zeichnungssatz MoStir (sehr detaillierte Einzelteilzeichnungen) beziehen.

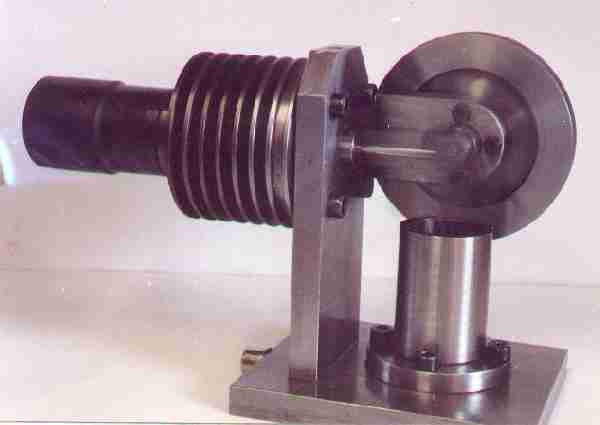

Diesen kompakten, leistungsstarken Modellmotor habe ich 1988 als Maschinenbau-Meisterstück gefertigt.
Zum Bauen brauchen Sie: Fräsmaschine, Tischbohrmaschine, Drehmaschine, WIG-Schweißgerät

Von 1995 bis Mitte 2002 habe ich Viebach-Stirlingmotoren (20 Stück) in meiner Maschinenbau-Werkstatt gefertigt.


Zum Verkauf biete ich an:

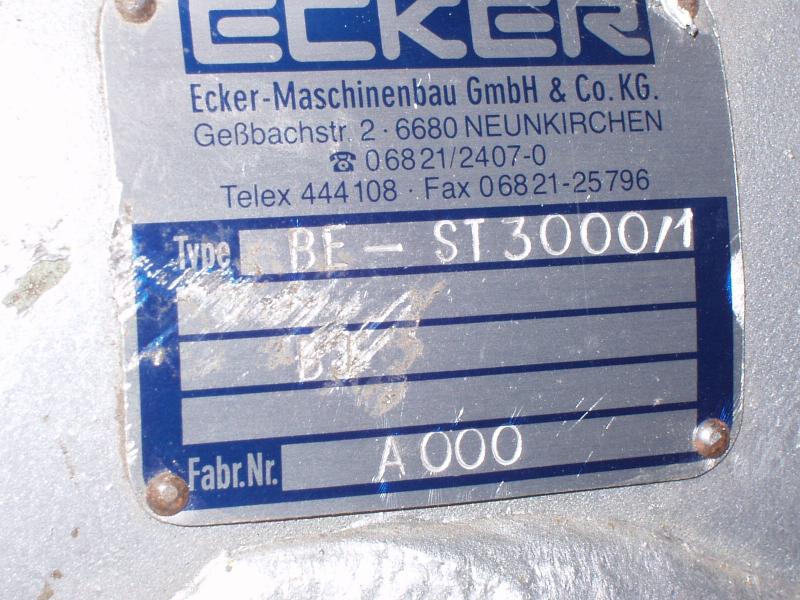

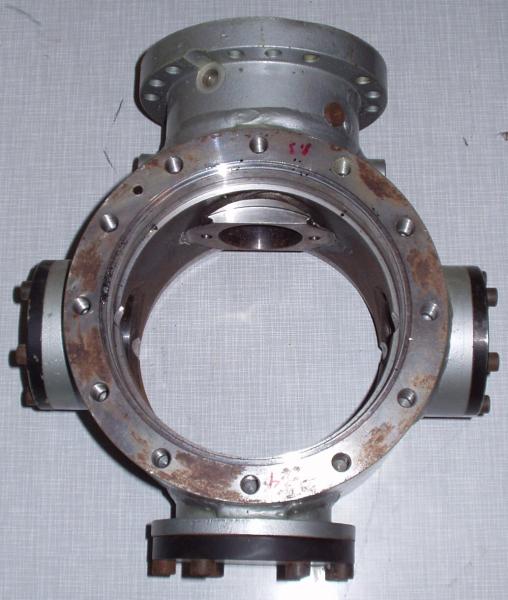

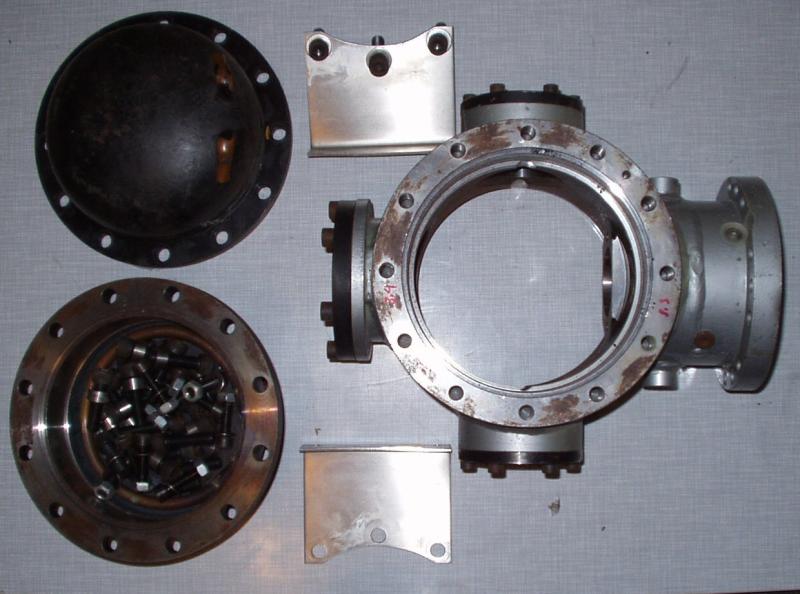

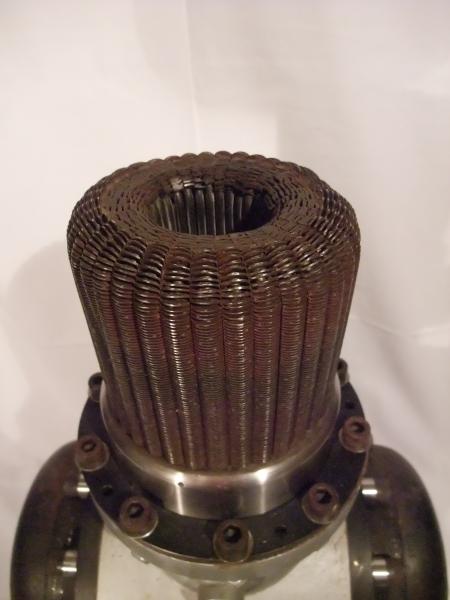

2 Prototypen (Stirlingmotor E-St 3/1) von der Firma Ecker Maschinenbau & Co. KG

Es sind reine Sammlerstücke (Schaustücke), die nicht funktionsfähig sind !!!!

Ohne innere Teile.

Stückpreis 600,- €

Es wurden nur 20 Prototypen gebaut.

Links, nähere Daten zum Ecker-Stirlingmotor:

http://www.bhkw-info.de/spezielle_themen/stirling-motor.HTML

http://www.soldron.de/sonnenkollektor/9)Stromerzeugung.htm

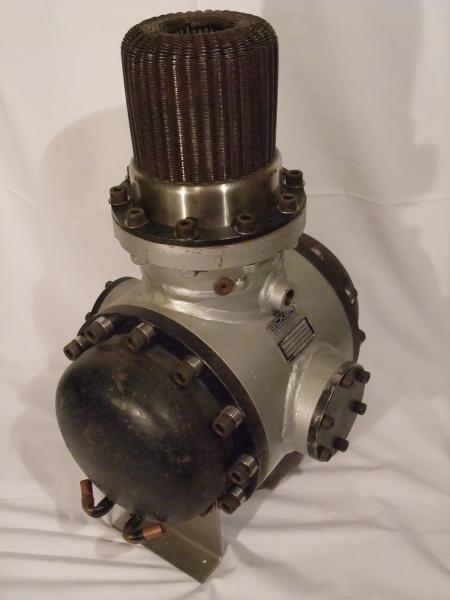

Dieser Stirling-Motor ist eine Schweißkonstruktion.

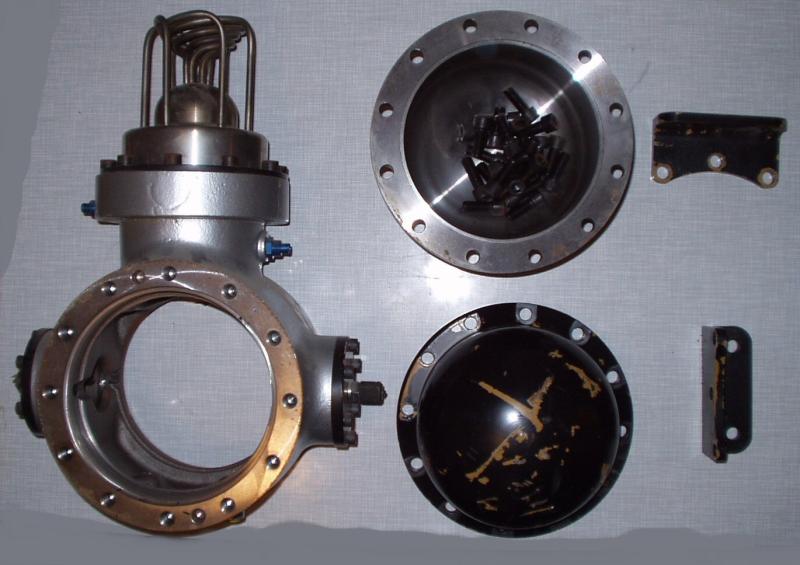

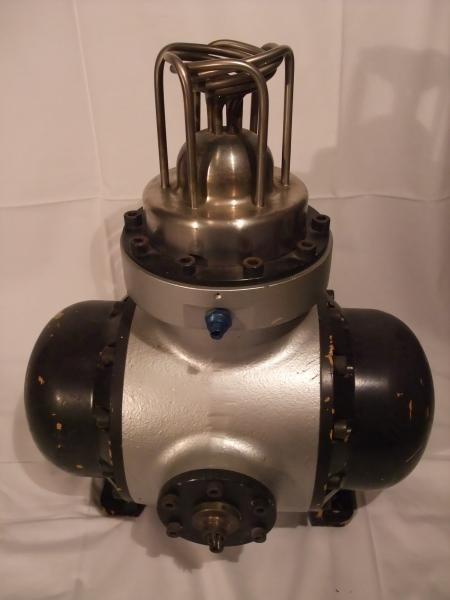

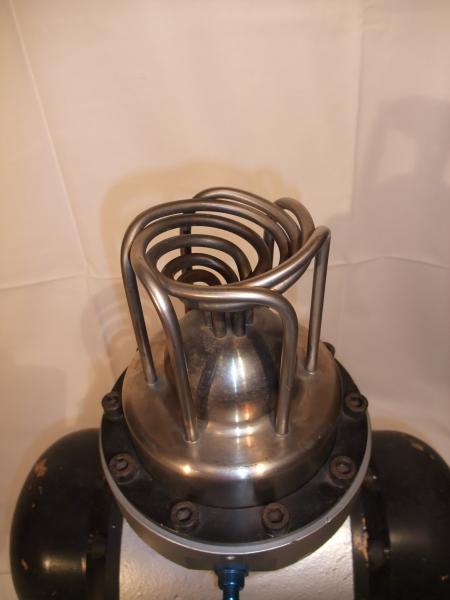

Dieser Stirling-Motor ist eine Gussteilekonstruktion.


Außerdem bietet Klaus Kramer (jahrelange Viebach-Stirlingmotor-Erfahrung) folgenden Motor im Prototyp-Status
(Weiterentwicklung des Viebach-Motors) an:


500 W Stirlingmotor

Arbeitsgas:
Wellenleistung:
Spitzenleistung:
Wellendrehzahl bei   Dauerlast:
Betriebsdruck:
Gesamtgewicht:
Abmessungen:


Erhitzer-Durchmesser:
Intregierter Generator:
Generatorausgangsspannung:

Helium oder Stickstoff
Dauerleistung 500 W
kurzzeitig 1000 W
700 U/min

13 bar
35 kg
Länge:   63 cm
Höhe:    38 cm
Breite: 55 cm
14 cm, Länge 22 cm
90 % Wirkungsgrad
110 V~, mit Trafo 24 V~



Querkräfte-Reduzierung durch Querlenkerhebel.
Gekühlter Überströmkanal


Preis: 5.000,- Euro.






Inselbetrieb SPS-Steuerung (Logo) mit Startfunktion auch erhältlich.

Heizkessel Markus M 15 G (mit einem Loch für den Stirlingmotor-Erhitzer)





Mit besten Grüßen

Uwe Moch

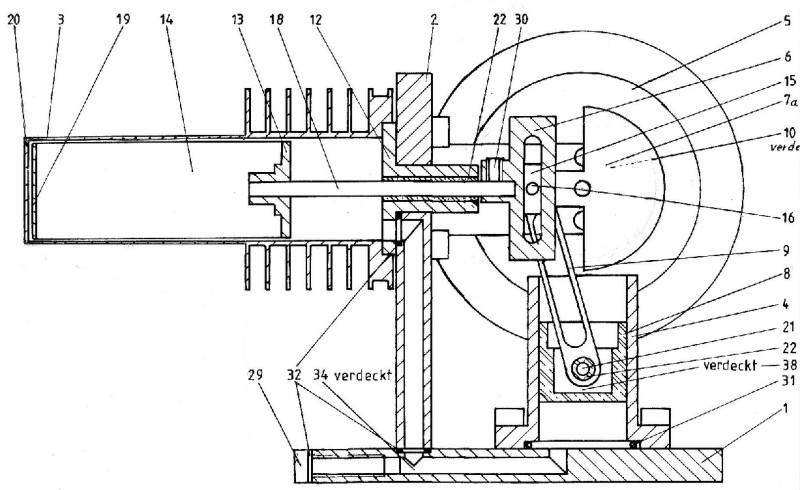

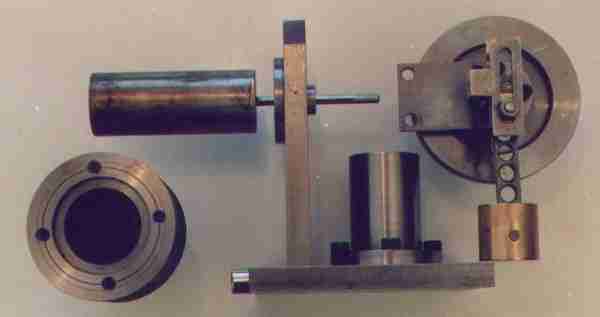

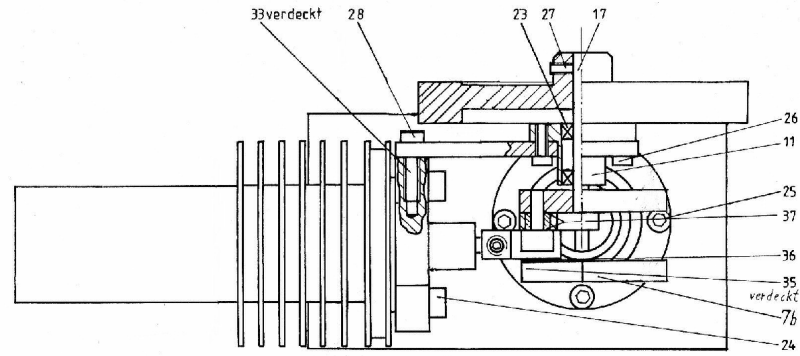

Stirling-Motor Zeichnungssatz MoStir


Wellenleistung:
Bunsenbrenner:
Motortyp:
Arbeitskolben:
Leerlaufdrehzahl:
Lastdrehzahl:
Abmessungen:

3,5 Watt
400 Watt
Gamma-Maschine
Ø 30 mm
1000 U / min
600 U / min
L = 255 mm  H = 160 mm  B = 105 mm



Zeichnungssatz, Verpackung und Versand: 15,- €  Uwe Moch
